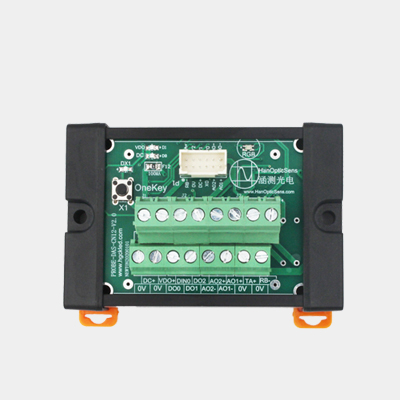

Probe探头接线板

产品简介

产品参数

选配配件

输出接口：DIO/AO/RS485接口

操作方法：一键学习，简单方便

DI触发测试，DO输出结果，无需PC参与，与PLC无缝对接

转接板接口定义

转接板端口定义	功能描述	备注
DC+	DC9-26V+	供电电源正极,
VDD+	外接电源(3V-26V+)	DO端口转换成PNP源极输出时的电源
0V	数字地	供电电源负极
DI0	数字光耦输入，	DI0短接DC+导通，板载按键，一键学习功能
DO0	数字光耦NPN输出Y0(Red led)	默认为NPN光耦输出，DO0直连Y0,DO1直连Y1,DO2直连Y2，电流小于20MA；可选配PNP型输出，且输出电压由用户外接VDD+决定, 电流扩展到250ma;
DO1	数字光耦NPN输出Y1(Green led)
DO2	数字光耦NPN输出Y2( Blue led)
AO2+	色度模拟量输出0-5V	可定制4-20MA
AO2-	模拟地
AO1+	照度模拟量0-5V	可定制4-20MA
AO1-	模拟地
TA+	RS485/A+或(RS232-TX)	默认ID=1(Modbus-ASCII)
RB-	RS485/B-或(RS232-RX)	默认115200,1,8,N
USB接口的探头不支持该转接板
