UV- LED测试仪
微信服务号
品牌: 涵测光电（HanOpticsens）
系列: LBB-UV
概述: 针对 紫外UV LED测试，可测量发光强度
型号: LBB-RS-UV-F
上一个： LED亮度测试仪 下一个： LED-IR红外强度测试仪
产品简介
产品参数
选配配件

UV-LED分析仪产品特性：

专业用在LED-UVA/B/C灯珠的 辐射强度自动测量场合

高量程可达 500mw/cm^2 测量范围,分辨率可达 0.005uw/cm^2

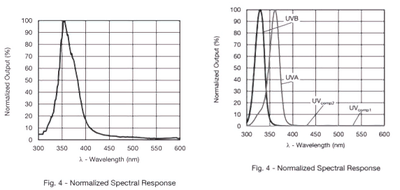

支持常见 UVA/B/C 波段 250,265,285,300nm,320,365,385,400nm

单一光电探头可同时测量 UVA/B/C 三波段,范围(240~410nm)


通信接口丰富(USB/RS485/LAN)

出厂已校准绝对辐射照度，单位 uw/cm^2

可选配通过测试，DIO 输出测试结果,与 PLC 对接

提供二次开发 SDK,可集成在 FCT,ATE EOL 等机台中

宽电压工作，工业级设计，高稳定性，适用于工业产线自动化



电气光学规格

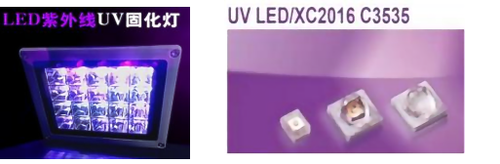

应用场合：

各种 UV LED 辐射强度测量场合，消毒,固化灯,验钞机,高压汞灯上 UV 强度测量。

尤其适合多波段 UV-LED 同时存在的光强测量

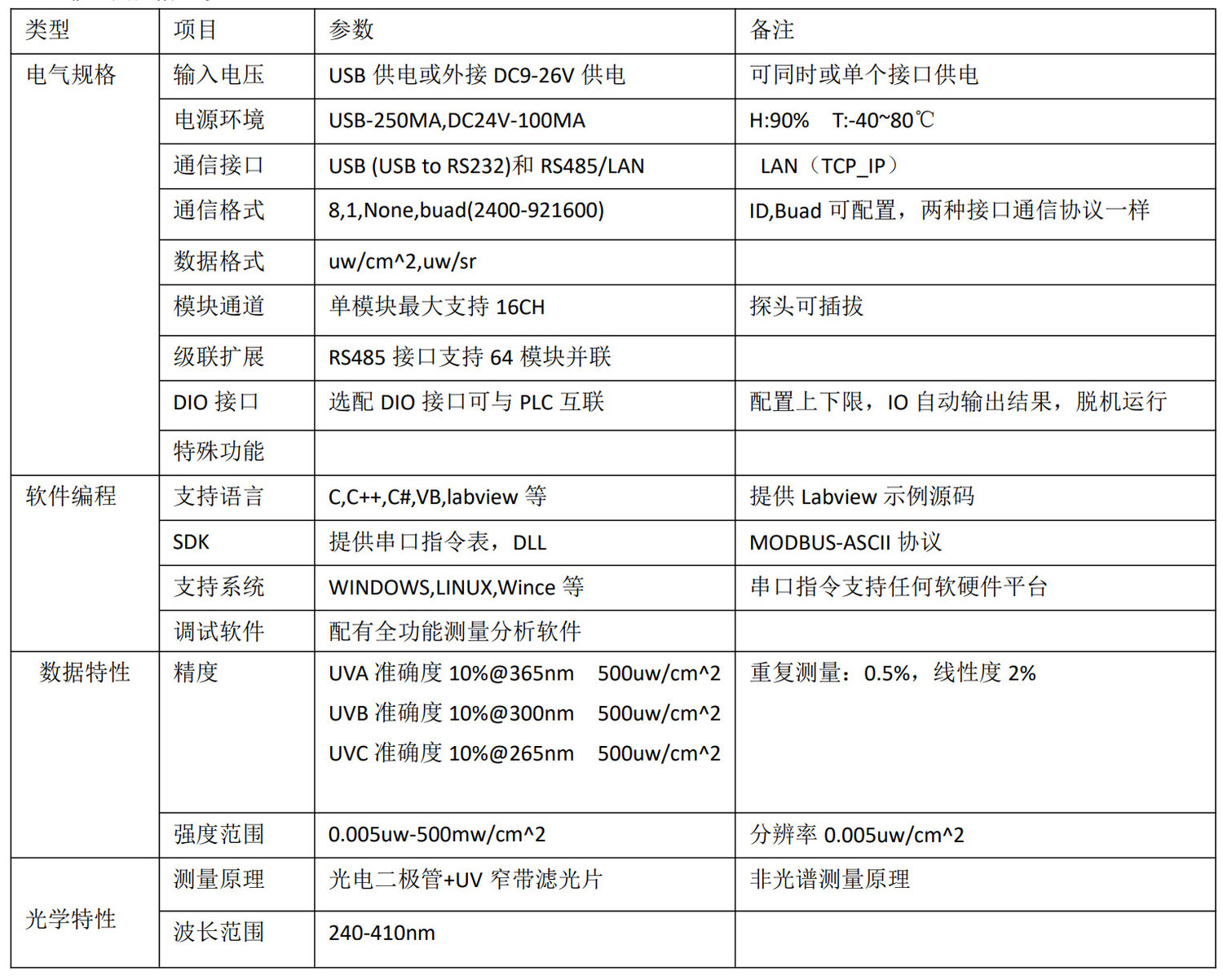

电气光学规格一览：


类型
项目
参数
备注
电气规格
输入电压
USB供电或外接DC9-26V供电
可同时或单个接口供电

电源环境
USB-250MA,DC24V-100MA
H:90%   T:-40~80℃

通信接口
USB (USB to RS232)和RS485
TCP/IP ,CANopen(需定制)

通信格式
8,1,None,buad(2400-921600)
ID,Buad可配置，两种接口通信协议一样

数据格式
RGB,HSL,Lux,XYZ,CCT,DoWave,xy, u'v',cd,lm等
CIE1931,CIE1976

模块通道
4/8/16/20CHL


级联扩展
RS485接口支持250模块并联
最大支持250*20=5K通道

级联模式
RS485主从模式/USB-RS485路由模式
路由模式：一根USB线即可访问所有从站

DIO接口
选配DIO接口可与PLC互联
配置上下限，IO自动输出结果，脱机运行





特殊功能
数码管读取和闪烁LED频率(f<50Hz)
替代CCD读取数码管数据
软件编程
(见编程文件)
支持语言
C,C++,C#,VB,labview等
提供Labview示例源码

SDK
提供串口指令表，DLL
MODBUS-ASCII协议

支持系统
WINDOWS,LINUX,Wince等
串口指令支持任何软硬件平台

调试软件
配有全功能测量分析软件
可配置上下限，DI触发，DO输出，脱机运行
数据特性
XYZ
线性度：4%    @D65 LED
重复测量：0.1%FS

Lux
线性度：4%    @D65 LED
重复测量：0.1%FS

xy(CIE1931)
准确度：0.01   @D65 LED
重复测量：0.0002

CCT
准确度：150K   @D65 LED
重复测量：50K

DomiWave
准确度：3nm，@470nm
重复测量：1nm

RGB(HSL)
重复精度：1% +1
无参考标准,相对测量





光学特性
波长范围
380-780nm
可见光测量

亮度范围
L/M/H三种规格可选
最高可达100万lux，最小分辨率可达0.005lux

滤光片
可根据特定波长加配滤光片
测量特殊波段的光波

光纤规格
兼容外径2.2mm/1.3mm/1.0mm光纤
快插接头，插拔方便(专利型光纤接口)

流明探头
可测量流明 精度: 10%
PCB元件需有让位空间

特殊参数
坎德拉, 烛光, 频率，段显数码管






机械外壳(专利外壳)

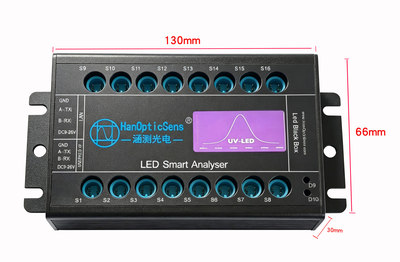

外形尺寸
130*66*30mm


光纤固定
专利型光纤接口
快插接头，插拔方便

材质
黑色POM+铝型材
全封闭遮光黑色模块 Led Black Box(LBB)

扩展接口
DIO接口

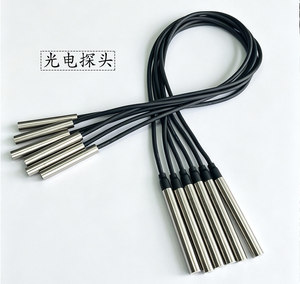

光纤型号列表

备注：光纤线长默认1M，　可定制长度

名称型号描述
1.0mm光纤FL-10D05光纤外径1.0mm，内芯0.5mm
1.3mm光纤FL-13D10光纤外径1.3mm，内芯1.0mm
1.0mm采光头
FH4525-10D05采光头长25mm，直径4.5mm，光纤外径1.0mm，内芯0.5mm
1.3mm采光头FH4525-13D10采光头长25mm，直径4.5mm，光纤外径1.3mm，内芯1.0mm
1.0mm采光头FH4536-10D05采光头长36mm，直径4.5mm，光纤外径1.0mm，内芯0.5mm
1.3mm采光头FH4536-13D10采光头长36mm，直径4.5mm，光纤外径1.3mm，内芯1.0mm
2.2mm光纤FL-22D10光纤外径2.2mm，内芯1.0mm
2.2mm光纤FL-22D15光纤外径2.2mm，内芯1.5mm
2.2mm光纤采光头FH4525-22D10采光头长25mm，直径4.5mm，光纤外径2.2mm，内芯1.0mm
2.2mm光纤采光头FH4525-22D15采光头长25mm，直径4.5mm，光纤外径2.2mm，内芯1.5mm
2.2mm光纤采光头FH4536-22D10采光头长36mm，直径4.5mm，光纤外径2.2mm，内芯1.0mm
2.2mm光纤采光头FH4536-22D15

采光头长36mm，直径4.5mm，光纤外径2.2mm，内芯1.5mm
